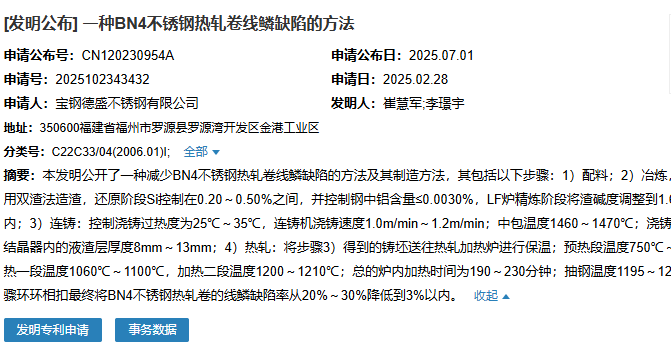

2025年7月1日，寶鋼德盛不銹鋼有限公司成功申請一項名為“一種BN4不銹鋼熱軋卷線鱗缺陷的方法”專利，申請公布號為CN120230954A，申請日期為2025年2月28日。

該發(fā)明公開了一種減少BN4不銹鋼熱軋卷線鱗缺陷的方法及其制造方法，其包括以下步驟：1）配料；2）冶煉，冶煉過程采用雙渣法造渣，還原階段Si控制在0.20～0.50%之間，并控制鋼中鋁含量≤0.0030%，LF爐精煉階段將渣堿度調(diào)整到1.6～1.8范圍內(nèi)；3）連鑄：控制澆鑄過熱度為25℃～35℃，連鑄機澆鑄速度1.0m/min～1.2m/min；中包溫度1460～1470℃；澆鑄時保護渣在結(jié)晶器內(nèi)的液渣層厚度8mm～13mm；4）熱軋：將步驟3）得到的鑄坯送往熱軋加熱爐進行保溫；預(yù)熱段溫度750℃～850℃，加熱一段溫度1060℃～1100℃，加熱二段溫度1200～1210℃；總的爐內(nèi)加熱時間為190～230分鐘；抽鋼溫度1195～1210℃。各步驟環(huán)環(huán)相扣最終將BN4不銹鋼熱軋卷的線鱗缺陷率從20%～30%降低到3%以內(nèi)。

_{（來源：國家知識產(chǎn)權(quán)局）}

_聲明：

_{以上內(nèi)容轉(zhuǎn)載自51不銹鋼網(wǎng)，如有侵權(quán)請告知刪除。}
